      Ich bastel da schon irgendwie den ganzen Tag an ner sauberen Formulierung. Vielleicht könnt ihr mir zumindest beim Ansatz weiterhelfen.

      Also ich habe 2 Koordinatensysteme

      mein "äußeres" Koordinatensystem beschreibt meinen Bildschirm, also die Pixelposition. Dieses Koordinatensystem fängt oben Links bei (0,0) an.
      Mein 2. Koordinatensystem liegt innerhalb meines Bildschirms,also meines ersten Koordinatensystems, hat seinen Ursprung aber irgendwo im Raum und ist an der X-Achse gespiegelt zum 1. Koordinatensystem.

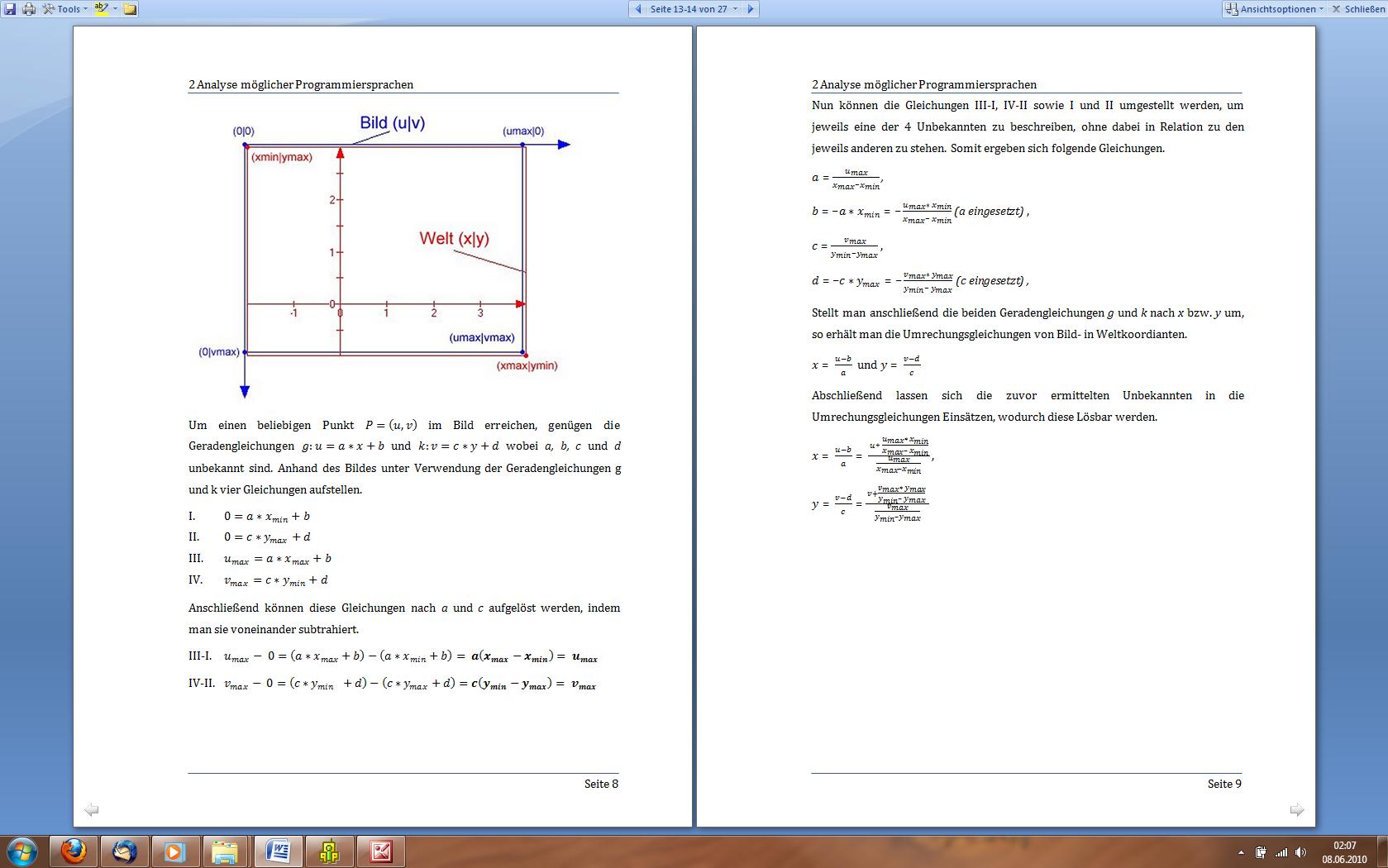

      Im Bild ist das 1. Koordinatensystem das blaue, das 2. Koordinatensystem das rote innere. Ich möchte nun mittels affiner Koordinatentransformation beschreiben, wie ich die Koordinaten(die äußeren) eines willkürlichen Punktes innerhalb des Raumes des inneren Koordinatensystems transformiere, so das diese den Koordinaten des inneren Systems entsprechen.

      Vielleicht hat ja jemand Ahnung von sowas, und kann mir helfen.

      Mein Ansatz:
      .... Ziel der hier beschriebenen Anforderung ist nun eine affine Transformation, so dass ein Punkt P, welcher im Koordinatensystem A die Koordinaten x(Vektor) hat, nach erfolgter affiner Transformation in das Koordinatensystem B die Koordinaten x'(Vektor) = x(Vektor)-v(vektor) hat, wobei x(Vektor) um den Vektor v(Vektor) verschoben wird.

      Ich müsste jetzt wohl irgendwie ne Matrix aufstellen, aber das ganze ist saulange her, und ich glaube ich denke schon zu lange drüber nach.
      Werbung zur Finanzierung des Forums

      Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von „Winnetou {MMO}“ ()

      Wenn Du aber alle Punkte Deiner Ursprungskunktion in der gleichen Art und Weise transformierst ( also nach einer Funktion ), entsteht doch eine neue Funktion, die dann wieder zweidimensional dargestellt werden könnte.
      Sind die Werte auf drei Achsen empirisch, ergibt sich ein Kennfeld über die drei Achsen, einer mathematischen Funktion unterliegt das dann aber nicht zwangsläufig.
      Abi 83


      PS: Dein Iltschi ist heute mit mir die erste Runde über den Hof galoppiert.
      Sieger haben einen Plan - Verlierer haben Ausreden

      Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von „Rookie“ ()

      hab grad nicht alle antworten gelesen, aber die transformation von einem Koordinatensystem in ein adres kenn ich ausm robotik bereich son wenig.

      Da wird mit Matrizen gearbeitet. Zuerst transformiert man mit ner Transformationsmatrix die beiden Ursprünge in den selben Punkt, dann wird das Koordinatensystem immer um eine achse rotiert bis man es genau richtig liegen hat.

      Dafür gibt es jeweils vorgefertigte Matrizen die "nur" angewendet werden müssen.

      HAb grad keine Zeit und bin nnicht zu HAuse, deshalb nicht mehr infos.

      Oder ist das Problem inzwischen gelöst?
      Wer 3 Bananen zum Preis von 5 kauft, erhält 2 umsonst!
      Eine Translation ist doch aber keine Matrix, ne Matrix ist doch per definiton linear, eine Translation nicht, die verschiebt schließlich den Ursprung.
      Die gruppe der Affinen Trafos sind alle Drehungen aus der eigendlichen Orthogonalen Gruppe SO (Matrizen mit A * Atransponiert = Einheitsmatrix) verknüpft mit den Translationen.

      Eine allgemeine Affine Trafo im R^3 ist also

      x -> Rx + v , mit v: Vektor aus R3 und R: Matrix aus SO(3)


      Achja die Antwort auf deine Frage:
      Es geht nicht mit einer Matrix, da sie als linearer Operator den Ursprung invariant lässt.
      ....

      Dieser Beitrag wurde bereits 2 mal editiert, zuletzt von „puk“ ()

      was ne Antwort :D

      Danke dir jedenfalls,

      habs mittlerweile ohne Matrix gelöst.


      Grob Umrissen:
      Ich hab einen Punkt P(u,v) in meinem äußeren Koordinatensystem A, in welchem das 2 Koordinatensystem B liegt. u und v kann ich schreiben mithilfe der Geradengleichungen: u=ax+b v=cy+d und den 4 unbekannten a,b,c,d.
      Nun kann ich 4 Gleichungen aufstellen:
      0=a*xmin + b
      0=c*ymax + d
      umax = a * xmax + b
      vmax = c* ymin +d

      damit rechne ich rum, bekomme dann:
      a(xmax-xmin)=umax => a= umax/(xmax-xmin)
      c(ymin-ymax)=vmax => c= vmax/(ymin-ymax)
      damit kann ich nun lösen:
      b(a eingesetzt) = - umax*xmin/(xmax-xmin)
      d(c eingesetzt) = -vmax*ymax/(ymin-ymax)

      Und da anhand der oben aufgestellten Geradengleichungen gilt:
      x=(u-b)/a und y=(v-d)/c

      kann ich nun alles da einsetzten, und erhalte ne Umrechnung für u in x und v in y. Voraussetzung ist, das xmax,xmin, ymax,ymin, umax und umin bekannt sind, was sie ja sind.

      x=u/umax *(xmax-xmin )+xmin
      y=v/vmax *(ymin-ymax )+ymax

      Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von „Winnetou {MMO}“ ()

      Jop ganz genau. Ich habe während ich programmiert habe vor dem Proböem gestanden Welt-Koordinaten in Bildkoordinaten umzuwandeln, habe das dann da mitm 3 Satz gelöst, aber wollte es gerne jetzt wo ich es zusammenschreibe Mathematisch korrekt und formal aufschreiben.
